混合式步進電機概述:



菲諾爾公司的兩相混合式步進電機，采用耐高溫永磁體和優質冷軋鋼片制造，產品規格涵蓋20mm--130mm，具有低噪聲、低振動、低發熱的特點，可靠性和穩定性高。并且，由于其內部良好的阻尼性，運行平穩，無明顯的振蕩區，可滿足自動化行業不同工況的使用。



菲諾爾采用最新專利技術研制的步進驅動器，更好的解決了傳統步進電機低速爬升、高速力矩小、啟動頻率低等特性，具備交流伺服的某些特性，其控制效果可與進口產品相媲美。





混合式步進電機特性:



輸出轉矩大 ，高轉速。

電機發熱小，噪音低，效率高。

高速停止平穩快速，無零速振蕩運行平穩，振動噪聲小。

響應速度快，適合頻繁啟停的場合 。

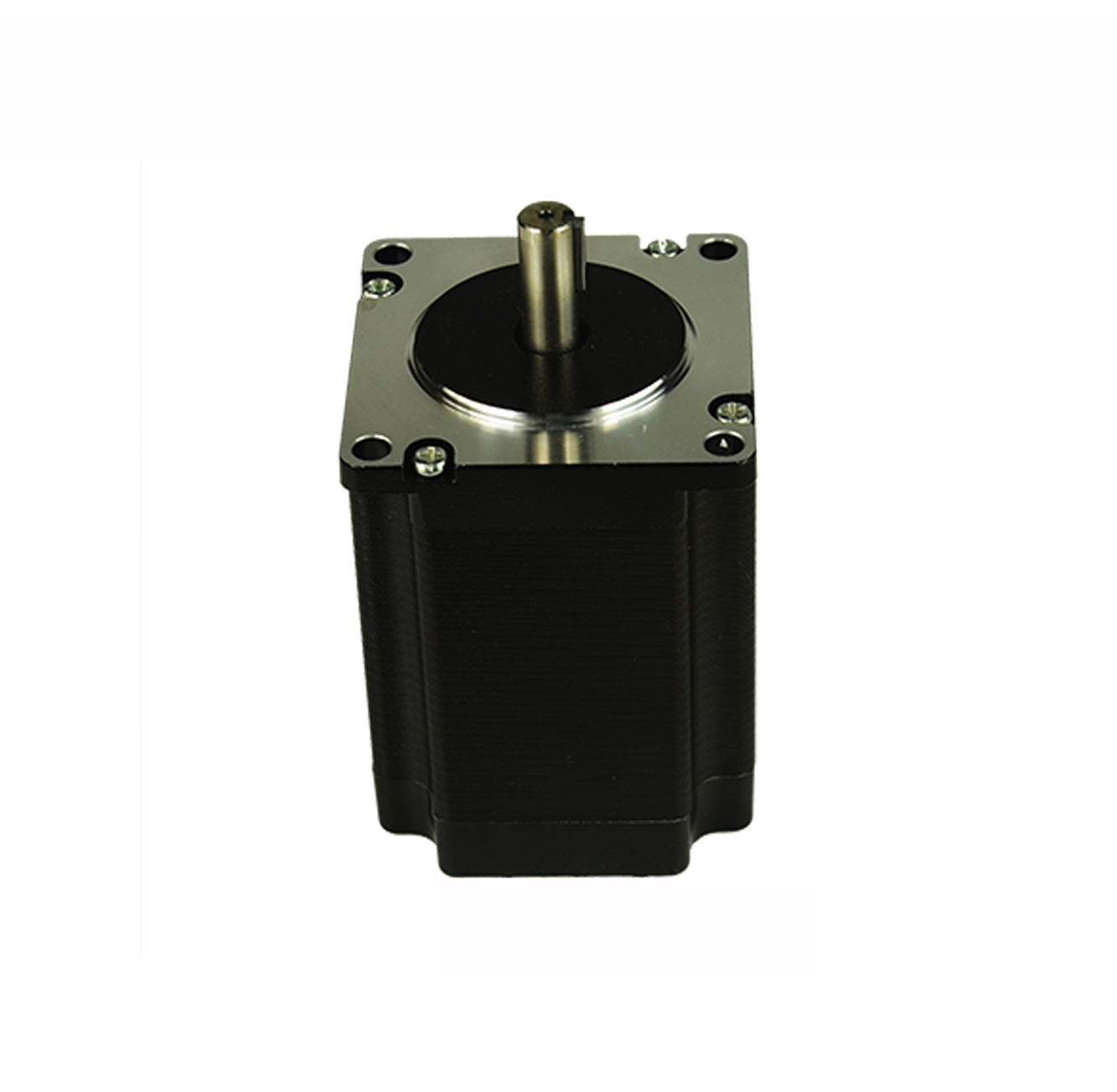

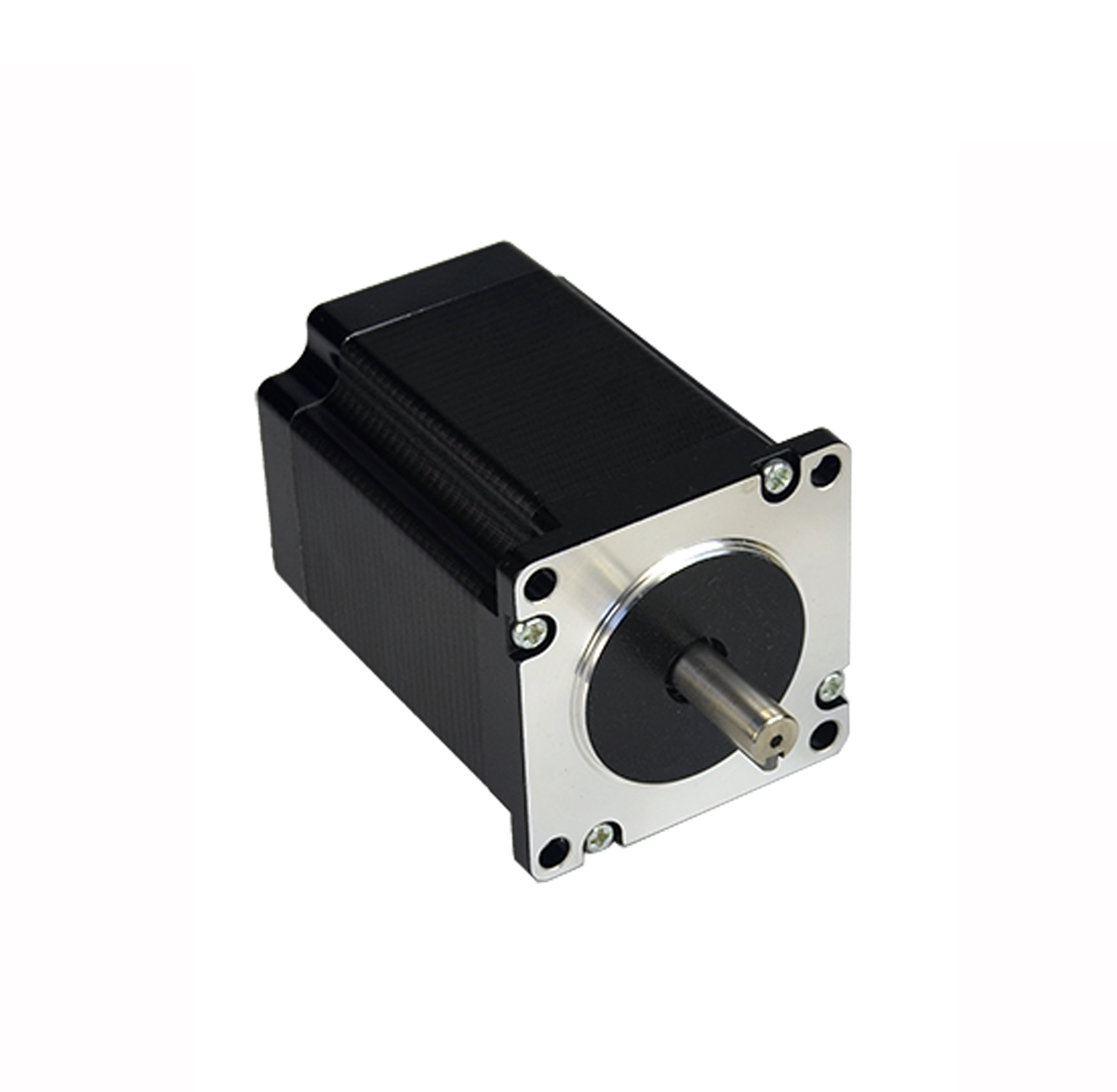

□H57系列



雙極性（BIPOLAR）



型號	電流	電阻	電感	保持轉矩	轉動慣量	重量	機身長(L)
	(A)	(Ω)	(mH)	(N.m)	(g-cm2)	(Kg)	(mm)
H57D42148	2.1	1.2	4.1	1.2	210	0.62	48.5
H57D42848	2.8	0.7	2.4	1.22	210	0.62	48.5
H57D43548	3.5	0.48	1.6	1.24	210	0.62	48.5
H57D44248	4.2	0.34	1.1	1.2	210	0.62	48.5
H57D41454	1.4	3.142857143	11.1	1.41	245	0.71	54.5
H57D42154	2.1	1.4	5.1	1.41	245	0.71	54.5
H57D42854	2.8	0.85	3	1.44	245	0.71	54.5
H57D43554	3.5	0.55	2	1.46	245	0.71	54.5
H57D44254	4.2	0.41	1.3	1.41	245	0.71	54.5
H57D41475	1.4	4.8	19	2.4	470	1.11	77.5
H57D42175	2.1	2.1	8.4	2.4	470	1.11	77.5
H57D42875	2.8	1.25	4.9	2.44	470	1.11	77.5
H57D43575	3.5	0.85	3.3	2.48	470	1.11	77.5
H57D44275	4.2	0.6	2.2	2.4	470	1.11	77.5
注：電機可根據客戶要求定制電機參數、出軸方式及添加適配減速箱、剎車器、編碼器等！

單位UNIT:mm(inch)



混合式步進電機應用領域:



菲諾爾混合步進電機目前已廣泛應用于雕刻機、激光機、數控機床、紡織服裝機械、醫療設備、測量設備、電子加工設備、包裝機械設備等各種自動化設備和儀器上。



我們可以根據您的要求改變電機軸的尺寸形狀、繞線規格等 、如有需要請和我們公司的銷售人員聯系。
