一、概括：

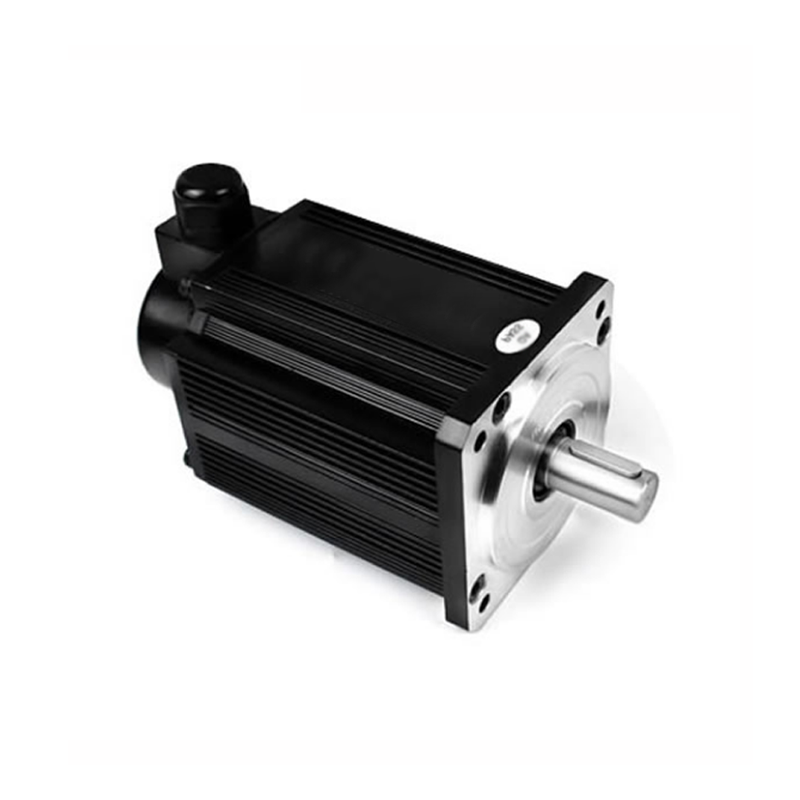

 菲諾爾130mm系列直流無刷電機，基于業界先進的磁路設計方案。在選材上，采用稀土材料轉子及菲諾爾斜繞組專利技術的有機結合，確保電機的輸出力矩及動態響應指標最高。無刷電子換向，沒有換向火花，安全、環保。沒有齒槽效應，轉子經動態平衡，運行寧靜、平滑。無級調速，調速范圍廣，過載能力強?？蓛?nèi)置驅動器電路；也很方便匹配不同的高精密齒輪減速箱，獲得低轉速時更大力矩輸出。





二、產品特點：



●體積小，扭力大，噪音低，壽命長，效率高，精度準。

●輸出軸徑 、軸長、及出軸方式可根據用戶需求訂制。

●用戶可選擇有、無霍爾驅動。

●端蓋可用鋁合金或不銹鋼材料。

●工作電壓、運行轉速可根據用戶需求訂制。200Rpm-40000Rpm

●電機極對數、霍爾傳感器角度可根據用戶需求訂制。

●可選配：減速結構、剎車器、內置驅動器。

●軸承型式：含油軸承或滾動軸承。





三、規格參數：

型號 Model	額定電壓 Rated voltage (VDC)	額定功率 Rated power (KW)	額定扭矩 Rated torque (Nm)	額定轉速Rated speed (RPM)	額定電流 Rated electric current (A)	瞬時最大扭力Instantaneous torque (Nm)	最大功率Maximum power (KW)
130BF0400U10-24VD	24	0.4	4	1000	20.5	12	1.3
130BF0800U20-24VD	24	0.8	4	2000	41.1	12	2.5
130BF1300U30-24VD	24	1.3	4	3000	61.6	12	3.8
130BF0600U10-24VD	24	0.6	6	1000	30.8	18	1.9
130BF1300U20-24VD	24	1.3	6	2000	61.6	18	3.8
130BF1900U30-24VD	24	1.9	6	3000	92.4	18	5.7
130BF0800U10-24VD	24	0.8	7.7	1000	39.5	23	2.4
130BF1600U20-24VD	24	1.6	7.7	2000	79	23	4.8
130BF2400U30-24VD	24	2.4	7.7	3000	118.6	23	7.3
130BF1000U10-24VD	24	1	10	1000	51.3	30	3.1
130BF2100U20-24VD	24	2.1	10	2000	102.7	30	6.3
130BF3100U30-24VD	24	3.1	10	3000	154	30	9.4
130BF1600U10-24VD	24	1.6	15	1000	77	40	4.7
130BF3100U20-24VD	24	3.1	15	2000	154	40	9.4
130BF4700U30-24VD	24	4.7	15	3000	231	40	14.1
130BF0400U10-48VD	48	0.4	4	1000	10.3	12	1.3
130BF0800U20-48VD	48	0.8	4	2000	20.5	12	2.5
130BF1300U30-48VD	48	1.3	4	3000	30.8	12	3.8
130BF2500U60-48VD	48	2.5	4	6000	74.8	12	7.5
130BF0600U10-48VD	48	0.6	6	1000	15.4	18	1.9
130BF1300U20-48VD	48	1.3	6	2000	30.8	18	3.8
130BF1900U30-48VD	48	1.9	6	3000	46.2	18	5.7
130BF3800U60-48VD	48	3.8	6	6000	112.2	18	11.3
130BF0800U10-48VD	48	0.8	7.7	1000	19.8	23	2.4
130BF1600U20-48VD	48	1.6	7.7	2000	39.5	23	4.8
130BF2400U30-48VD	48	2.4	7.7	3000	59.3	23	7.3
130BF4800U60-48VD	48	4.8	7.7	6000	144	23	14.5
130BF1000U10-48VD	48	1	10	1000	25.7	30	3.1
130BF2100U20-48VD	48	2.1	10	2000	51.3	30	6.3
130BF3100U30-48VD	48	3.1	10	3000	77	30	9.4
130BF6300U60-48VD	48	6.3	10	6000	187	30	18.8
130BF1600U10-48VD	48	1.6	15	1000	38.5	40	4.7
130BF3100U20-48VD	48	3.1	15	2000	77	40	9.4
130BF4700U30-48VD	48	4.7	15	3000	115.5	40	14.1
130BF1255U20-310VD	310	1.255	6	2000	5	18.0	3.765
130BF1675U20-310VD	310	1.675	8	2000	6.7	24.0	5.025
130BF2092U20-310VD	310	2.092	10	2000	8.5	30.0	6.276
130BF2510U20-310VD	310	2.51	12	2000	10	36.0	7.53
130BF1000U30-310VD	310	1	4.69	3000	8.5	14.1	3
130BF1500U30-310VD	310	1.5	7.08	3000	12.8	21.2	4.5
130BF2000U30-310VD	310	2	9.37	3000	17	28.1	6
注：電機可根據客戶要求定制電機參數、出軸方式及添加適配減速箱、剎車器、編碼器等！

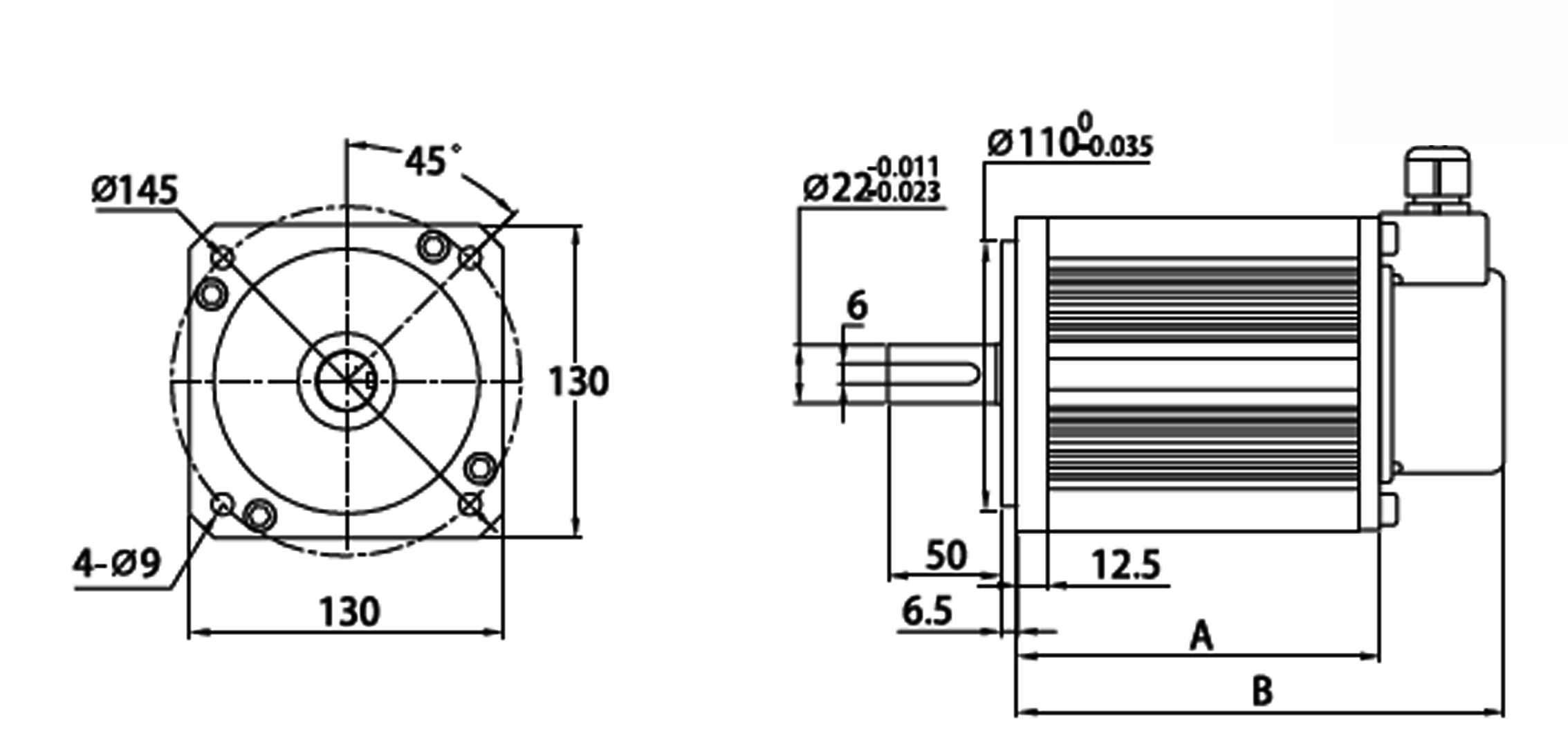

單位UNIT:mm(inch)



四、無刷電機應用領域:





菲諾爾無刷電機目前已廣泛應用于工業自動化、物流分揀、醫療設備、智能家居、安防監控、工業風扇、光伏發電、風力發電等各行業！



我們可以根據您的要求改變電機軸的尺寸形狀、繞線規格等 、如有需要請和我們公司的銷售人員聯系。
